Budowa wtyczki elektrycznej — co kryje się w środku

Wtyczka elektryczna to pozornie banalny element, którego budowę większość ludzi ignoruje, dopóki nie znajdzie się w gniazdku innym niż domowe. Wystarczy jedna podróż z polską ładowarką do laptopa, żeby przekonać się, że świat wcale nie jest jeden. Trzy płaskie bolce zamiast dwóch okrągłych, inny rozstaw, brak trzeciego styku albo dziwna dziura w gnieździe potrafią skutecznie zepsuć urlop. Budowa wtyczki elektrycznej kryje w sobie kilkadziesiąt detali konstrukcyjnych, które decydują o tym, czy sprzęt będzie bezpiecznie pracował przez lata, czy spłonie po pierwszym podłączeniu do sieci o innym napięciu.

• Elementy wtyczki elektrycznej i ich funkcje
• Rodzaje wtyczek elektrycznych według normy IEC
• Bezpieczeństwo wtyczek: uziemienie, izolacja i certyfikaty
• Przyszłość zasilania: USB-C, indukcja i koniec chaosu

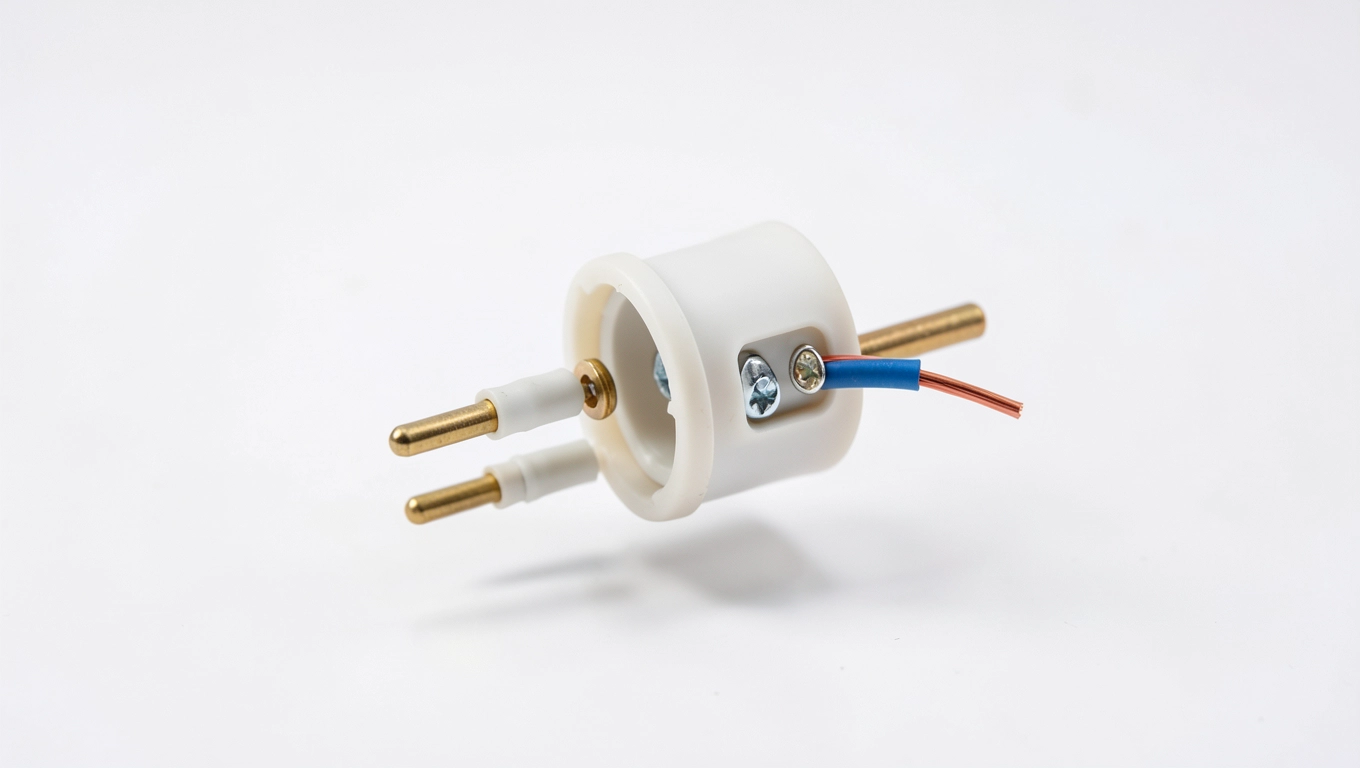

Elementy wtyczki elektrycznej i ich funkcje

Korpus wtyczki to zwykle termoplastyczna obudowa z poliwęglanu, poliamidu lub ABS, która izoluje użytkownika od przewodzących elementów oraz chroni styki przed wilgocią i uszkodzeniami mechanicznymi. Jej klasa odporności cieplnej, najczęściej oznaczana jako V-2 lub V-0 w skali UL94, mówi o tym, jak długo materiał wytrzyma kontakt z otwartym ogniem bez zapalenia się. W praktyce oznacza to różnicę między wtyczką, która w skrajnym scenariuszu przegrzania po prostu się odkształci, a taką, która stanie się dodatkowym paliwem dla pożaru.

Bolec to serce całej konstrukcji, ponieważ to ono przenosi prąd do gniazdka. Wykonuje się je z mosiądzu, czasem z brązu fosforowego lub stali pokrytej powłoką niklową, żeby ograniczyć korozję i zmniejszyć rezystancję styku. Wysokiej jakości bolec ma grubość od 4 do 4,8 mm i długość wystającą z korpusu nie mniejszą niż 18,3 mm dla wtyczek europejskich zgodnych z normą IEC 60083. Te wymiary nie są przypadkowe, gdyż determinują siłę docisku w gnieźdku, a co za tym idzie, nagrzewanie się styków pod obciążeniem.

Trzeci bolec, nazywany uziemiającym, pełni wbrew pozorom funkcję ochronną, a nie roboczą. Prowadzi on prąd zwarciowy do instalacji w razie uszkodzenia izolacji, dzięki czemu wyłącznik różnicowoprądowy albo bezpiecznik nadprądowy odłącza zasilanie, zanim dotknięcie obudowy urządzenia stanie się groźne. Wtyczka bez tego styku, popularne kiedyś „eurozłącze" typu C, przesyła jedynie fazę i zero, więc w starszych urządzeniach klasy 0 metalowa obudowa może znaleźć się pod napięciem bez żadnego zabezpieczenia po stronie sieci.

Wewnątrz obudowy znajduje się zacisk, w którym kończy się żyła przewodu. To najczęstsze miejsce awarii w tanich wtyczkach, ponieważ słaby docisk powoduje iskrzenie, a iskrzenie prowadzi do stopienia plastiku. Konstrukcja zacisku śrubowego z podkładką ząbkowaną daje pewniejsze połączenie niż wciskanie gołego drutu w sprężynę, choćby dlatego, że ząbkowana podkładka wgryza się w miedź i kompensuje jej naturalne pełzanie pod wpływem temperatury.

Przewód zasilający łączy wtyczkę z urządzeniem i sam stanowi element wymagający uwagi. Oznaczenie H05VV-F 3×0,75 mm² mówi, że izolacja wytrzyma 300/500 V, a żyła ma przekrój optymalny do urządzeń o mocy do około 2300 W. Cieńszy przewód, na przykład 3×0,5 mm², przy zasilaniu grzejnika elektrycznego nagrzeje się tak mocno, że izolacja zacznie wydzielać zapach i ostatecznie stopnieje, zanim bezpiecznik w rozdzielni zdąży zareagować.

W droższych konstrukcjach pojawia się dodatkowy element, czyli filtr ferrytowy w formie pierścienia nasuwanego na przewód. Tłumi on zakłócenia elektromagnetyczne wysokiej częstotliwości, które nowoczesne zasilacze impulsowe generują masowo i które mogą zakłócać radio, telewizor albo czułą aparaturę pomiarową. W warunkach domowych jego brak rzadko przeszkadza, ale w profesjonalnym studiu nagraniowym różnica między obecnością a brakiem filtra bywa słyszalna gołym uchem.

Rodzaje wtyczek elektrycznych według normy IEC

Międzynarodowa norma IEC 60083 definiuje kilkanaście typów złącz stosowanych na świecie, oznaczanych literami od A do O. Każdy z nich różni się kształtem, liczbą i średnicą bolców oraz sposobem prowadzenia uziemienia, co sprawia, że fizycznie dwie wtyczki z różnych kontynentów nie pasują do tego samego gniazdka nawet przy użyciu siły. To celowe ograniczenie, gdyż w ten sposób norma chroni użytkownika przed podłączeniem urządzenia do sieci o niekompatybilnym napięciu albo częstotliwości.

Przegląd najważniejszych typów wtyczek

Różnica między typem E a F polega na sposobie przekazywania uziemienia. Wtyczka E ma dwa okrągłe bolce robocze, a bolec uziemiający wystaje z gniazdka i wchodzi w otwór na czole wtyczki, dlatego we Francji i w Polsce trudno o kontakt przypadkowy z fazą. Wtyczka F, popularna w Niemczech, ma styki uziemiające w formie sprężynujących blaszek po bokach, które wchodzą w rowki gniazdka Schuko. Konstrukcja typu E/F, tzw. hybryda, akceptuje oba rozwiązania i dlatego stała się de facto standardem kontynentalnej Europy.

Brytyjska wtyczka typu G wygląda masywnie, ponieważ w jej wnętrzu znajduje się bezpiecznik topikowy o wartości 3, 5 lub 13 A, wymienny po odkręceniu obudowy. Trzy prostokątne bolce wymuszają jednoznaczną polaryzację fazy i zera, a gniazdko ma wewnętrzne przesłony otwierające się dopiero po włożeniu wszystkich trzech bolców jednocześnie. To sprawia, że dzieci nie mogą wsunąć palca ani szpilki pod napięcie, a zwarcie w urządzeniu odcina zasilanie szybciej niż bezpiecznik w rozdzielni.

Podział 110 V i 230 V to nie kaprys producentów, lecz dziedzictwo dwóch różnych systemów elektroenergetycznych, które ukształtowały się na przełomie XIX i XX wieku. Ameryka Północna, Japonia i część Ameryki Południowej wybrały niższe napięcie ze względu na ówczesne materiały izolacyjne, które przy 110 V były bezpieczniejsze i tańsze w produkcji. Europa, w tym Polska, postawiła na 230 V, ponieważ wyższe napięcie pozwala przesyłać tę samą moc cieńszymi przewodami, co przy rozległych sieciach miejskich daje wymierne oszczędności miedzi.

Adapter rozwiązuje wyłącznie problem mechanicznego dopasowania, czyli kształtu bolców i otworów gniazdka. Nie zmienia napięcia, więc suszarka do włosów zaprojektowana na 230 V po wsunięciu w amerykańskie gniazdko 110 V będzie dmuchać chłodnym powietrzem, a odwrotnie spalony polski sprzęt podłączony do 240 V w brytyjskim hotelu skróci swoją żywotność do kilku minut. Konwerter napięcia, ciężki i kosztowny, obniża lub podwyższa napięcie, ale jego użycie ogranicza się do urządzeń o niewielkiej mocy, takich jak golarka czy ładowarka do aparatu.

Bezpieczeństwo wtyczek: uziemienie, izolacja i certyfikaty

Uziemienie ochronne działa na prostej zasadzie fizyki: prąd zawsze wybiera drogę o najmniejszej rezystancji. Gdy izolacja wewnątrz urządzenia pęknie i faza dotknie metalowej obudowy, prąd popłynie żyłą uziemiającą do rozdzielni, a nie przez ciało użytkownika stojącego na mokrej podłodze. W sieciach wyposażonych w wyłącznik różnicowoprądowy o czułości 30 mA czas reakcji wynosi ułamki sekundy, zanim porażenie osiągnie wartość zagrażającą życiu, która zaczyna się już od 50 mA przy przepływie przez klatkę piersiową.

Najważniejsze zabezpieczenia mechaniczne

• Bolce izolowane do połowy długości, dzięki czemu nawet przy niepełnym włożeniu wtyczki odsłonięta część styku nie jest pod napięciem.
• Przesłony (shutters) w gniazdku otwierane równoczesnym naciskiem bolców fazy i zera, blokujące dostęp dzieciom i przypadkowym przedmiotom.
• Wzmocniona izolacja podwójna warstwa tworzywa między stykami a użytkownikiem, stosowana w urządzeniach klasy II oznaczanych podwójnym kwadratem.
• Bezpiecznik topikowy w samej wtyczce, charakterystyczny dla typu G, ogranicza prąd jeszcze przed przewodem zasilającym.
• Polaryzacja wymuszająca stałe połączenie fazy z określonym bolcem, co upraszcza konstrukcję wyłączników w urządzeniu.

Izolacja to nie tylko kolorowy plastik na zewnątrz, ale przede wszystkim warstwa między żyłami przewodu a jego płaszczem zewnętrznym. Materiały takie jak PVC, XLPE czy guma silikonowa różnią się wytrzymałością temperaturową: PVC wytrzymuje do 70°C, natomiast XLPE bez problemu pracuje przy 90°C, a krótkotrwale nawet 250°C. Tańsze wtyczki stosują PVC, które w razie przegrzania wydziela chlorowodor, a w skrajnym przypadku przyczynia się do powstania toksycznego dymu, zanim jeszcze pojawi się płomień.

Oznaczenie CE na obudowie wtyczki oznacza deklarację zgodności z dyrektywami Unii Europejskiej, przede wszystkim z dyrektywą niskonapięciową 2014/35/UE. Jednocześnie na rynku pojawiają się produkty z fałszywym znakiem CE, łudząco podobnym do chińskiego znaku China Export, który formalnie oznacza, że towar opuszcza Chiny, lecz nie mówi nic o zgodności z europejskimi normami. Warto zwrócić uwagę na odstęp między literami, ponieważ w oryginalnym znaku są one identyczne, a w podróbce lekko różnią się kształtem.

Norma PN-EN 50525 opisuje wymagania dla przewodów stosowanych w wyrobach powszechnego użytku, a IEC 60884 precyzuje konstrukcję i wymiary samych wtyczek i gniazdek domowych. Kupując wtyczkę, warto szukać numeru normy wygrawerowanego na korpusie, ponieważ sam druk na opakowaniu bywa mylący. Renomowani producenci podają również stopień ochrony IP, na przykład IP44 dla wtyczek bryzgoszczelnych stosowanych w ogrodzie albo IP67 dla złączy przemysłowych odpornych na zanurzenie.

Kiedy nie używać taniej wtyczki

Wtyczki bez oznaczenia normy i z obudową zbyt lekką, by zmieścić solidny zacisk śrubowy, nie powinny trafiać do urządzeń grzewczych, lodówek ani sprzętu audio wrażliwego na zakłócenia. Cienki plastik pod wpływem ciepła odkształca się, odsłaniając styki, a słaby kontakt elektryczny objawia się charakterystycznym „trzeszczeniem" i zapachem gorącego metalu. To sygnał, że rezystancja styku rośnie, a wraz z nią temperatura, prowadząc nieuchronnie do stopienia obudowy i zwarcia łukowego.

Przyszłość zasilania: USB-C, indukcja i koniec chaosu

Unia Europejska od 2024 roku stopniowo wymusza ujednolicenie ładowarek do urządzeń przenośnych poprzez port USB-C, a od 2026 obejmie to również laptopy. Dyrektywa 2022/2380 ma ograniczyć ilość elektronicznych odpadów, bo sam tylko brak standardowej ładowarki oznaczał w 2020 roku wyrzucenie 11 tysięcy ton kabli i zasilaczy. Efekt uboczny jest taki, że wtyczka sieciowa staje się coraz mniej istotna dla zwykłego użytkownika smartfona, który do ładowania potrzebuje tylko kabla i zasilacza z USB-C albo gniazda komputerowego.

Ładowanie indukcyjne w standardzie Qi, a od 2024 roku w nowszym Qi2 z magnetycznym pozycjonowaniem podobnym do MagSafe, eliminuje konieczność dotykania styków. Cewka nadawcza w podkładce generuje zmienne pole magnetyczne, które indukuje prąd w cewce odbiorczej telefonu, a cały proces steruje komunikacja NFC pilnująca bezpiecznego poziomu mocy. Sprawność energetyczna waha się od 70 do 85%, więc straty cieplne wciąż są większe niż w kablu, ale komfort obsługi rekompensuje tę niedogodność w domu i biurze.

Czy gniazdko ścienne zniknie? Nie, bo ładowanie indukcyjne wymaga podkładki zasilanej z sieci, a urządzenia dużej mocy, takie jak kuchenka, piekarnik czy stacja ładowania samochodu elektrycznego, wciąż potrzebują klasycznego połączenia. Najbardziej prawdopodobny scenariusz to hybryda, w której kuchnia i łazienka zachowują tradycyjne gniazdka, a strefa salonu przechodzi na ładowanie bezprzewodowe mebli, blatów i lamp z wbudowanymi cewkami Qi.

Z punktu widzenia bezpieczeństwa bezprzewodowa przyszłość ma istotną zaletę, ponieważ brak odsłoniętych bolców oznacza koniec ryzyka porażenia w łazience czy kuchni. Tradycyjne gniazdka z biegiem lat będą zyskiwały kolejne zabezpieczenia, takie jak przesłony z czujnikiem obecności wtyczki albo automatyczne odcięcie po wykryciu braku obciążenia. To nie rewolucja, lecz ewolucja, w której dobra inżynieria wtyczki elektrycznej pozostaje fundamentem codziennego komfortu.

Checklista przed podróżą

• Europa: wtyczka typu E/F, konwerter napięcia zbędny dla zasilaczy 100-240 V.
• Wielka Brytania, Irlandia: adapter typu G, suszarkę koniecznie z szerokim zakresem napięcia.
• USA, Kanada, Japonia: adapter typu A/B, konwerter dla sprzętu stricte 230 V, sprawdzenie mocy.
• Australia, Chiny: adapter typu I, czujność na wtyczki z uziemieniem w starszych hotelach.
• Indie, Afryka, Ameryka Południowa: adapter wielofunkcyjny, najlepiej z wbudowanym bezpiecznikiem i portem USB-C.
• Bliski Wschód: wtyczka typu G (ZEA, Arabia Saudyjska) albo H (Izrael), brak jednolitego standardu.

Znajomość budowy wtyczki elektrycznej oraz różnic między typami złącz to dziś nie ciekawostka dla pasjonatów, lecz praktyczna umiejętność przydatna każdemu, kto choćby raz w roku wyjeżdża poza Europę albo kupuje sprzęt z importu. Solidna wtyczka z certyfikatem zgodności, właściwie dobranym przekrojem przewodu i sprawnym uziemieniem kosztuje kilkanaście złotych, a potrafi uchronić sprzęt wart kilka tysięcy. Inwestycja w jakość elementu, którego dotykasz codziennie, zwraca się szybciej niż się wydaje.

Źródła danych i norm: IEC 60083 oraz IEC 60884 (Międzynarodowa Komisja Elektrotechniczna), dyrektywa niskonapięciowa 2014/35/UE i dyrektywa 2022/2380 (USB-C), norma PN-EN 50525, dane statystyczne Komisji Europejskiej dotyczące e-odpadów z 2020 roku, specyfikacja Wireless Power Consortium dla standardu Qi i Qi2, serwis iec.ch, ec.europa.eu.
