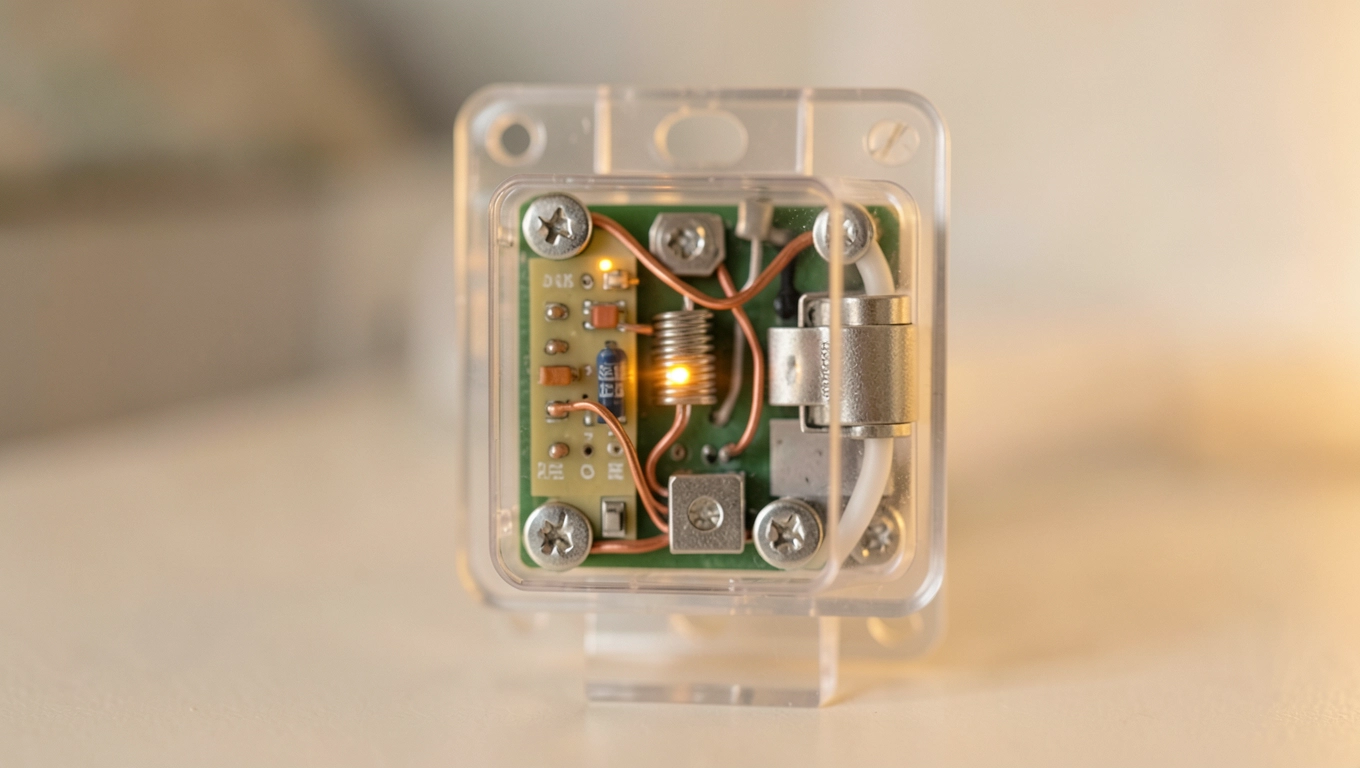

Budowa włącznika światła 2026 – jak działa i z czego się składa
Elementy włącznika światła co znajdziesz w środku?
Obudowa zewnętrzna to pierwsza warstwa, którą widzisz po zdjęciu ramki ozdobnej. Wykonana najczęściej z poliwęglanu lub ABS-u, chroni wnętrze przed kurzem, wilgocią i przypadkowym dotknięciem elementów pod napięciem. Grubość tworzywa w dobrych produktach oscyluje między 2 a 3 mm, co zapewnia odpowiednią sztywność bez nadmiernego obciążania puszki podtynkowej. Tworzywo sztuczne stosowane w włącznikach światła powinno być odporne na żółknięcie pod wpływem promieniowania UV inaczej po kilku latach biała powierzchnia zaczyna przypominać kremową.

- Elementy włącznika światła co znajdziesz w środku?
- Zasada działania mechanizmu łącznika jak przepływa prąd?
- Materiały i jakość komponentów a trwałość włącznika
- Budowa włącznika światła pytania i odpowiedzi
Mechanizm wewnętrzny to serce całego urządzenia. Zbudowany jest z metalowych styków pokrytych stopami srebra lub palladu, które zapewniają niską rezystancję przejścia prądu i odporność na iskrzenie. Sprężyna dociskowa wykonana ze stali sprężynowej utrzymuje styki w stałym kontakcie, a jednocześnie umożliwia ich błyskawiczne rozłączenie po naciśnięciu klawisza. Ruchome ramię mechanizmu przenosi siłę z klawisza na styki z dokładnością do ułamka milimetra luzy mechaniczne przekładają się na niestabilne połączenie i nagrzewanie się zacisków.
Zaciski przyłączeniowe to miejsca, gdzie przewody elektryczne spotykają się z mechanizmem. W włącznikach jednobiegunowych znajdziesz zazwyczaj dwa zaciski śrubowe lub samozaciskowe jeden dla przewodu zasilającego, drugi dla przewodu idącego do oprawy oświetleniowej. Zaciski samozaciskowe, potocznie zwane „szybkozłączkami", eliminują konieczność dokręcania śruby, ale wymagają precyzyjnego obrania izolacji na długości dokładnie 8-10 mm. Niepełne wsunięcie przewodu skutkuje niestabilnym połączeniem, które objawia się m miganiem światła.
Ramka ozdobna i klawisz stanowią interfejs użytkownika, ale ich rola wykracza poza estetykę. Klawisz wykonany z poliwęglanu powinien mieć odpowiednio wyprofilowaną powierzchnię zbyt gładka sprawia, że palec ślizga się przy wciskaniu, zbyt chropowata brudzi się szybciej. Ramka przylegająca do ściany zapobiega przedostawaniu się kurzu do wnętrza puszki i maskuje ewentualne nierówności tynku. System modułowy, w którym ramkę wymienia się niezależnie od mechanizmu, pozwala na szybką zmianę aranżacji bez ingerencji w instalację.
Śruby montażowe łączą mechanizm z puszką podtynkową. Ich długość dobiera się do grubości ściany standardowe włączniki przeznaczone są do puszek o głębokości 40-60 mm. Zbyt długie śruby mogą przebić przewody ukryte w ścianie, zbyt krótkie nie zapewnią stabilnego zamocowania. Rozstaw śrub w standardowych puszkach wynosi 60 mm, co odpowiada rozstawowi otworów w większości dostępnych na rynku mechanizmów.
Zasada działania mechanizmu łącznika jak przepływa prąd?
Zamknięcie obwodu to podstawowa funkcja włącznika światła, ale sam mechanizm jest nieco bardziej skomplikowany, niż mogłoby się wydawać. Przewód fazowy doprowadza napięcie przemienne 230 V do jednego zestyku, a przewód neutralny biegnie bezpośrednio do oprawy oświetleniowej, omijając włącznik. Kiedy naciskasz klawisz, metalowe styki zaczepiają o siebie, tworząc ciągłą drogę dla elektronów. Prąd płynie wówczas przez żarnik żarówki, zamieniając energię elektryczną na światło i ciepło.
Rozłączenie styków przerywa drogę przepływu prądu. W ułamku sekundy, gdy styki się rozdzielają, powstaje łuk elektryczny zjawisko to naturalnie towarzyszy każdemu przełączeniu. Materiały stykowe pokryte srebrem sprawnie redukują intensywność tego łuku, chroniąc powierzchnie przed erozją. W tańszych włącznikach, gdzie stosuje się styki mosiężne lub niklowane, łuk wypala mikroskopijne kratery, które po kilku latach intensywnej eksploatacji objawiają się nierównym dociskiem i lokalnym nagrzewaniem.
Mechanizm dźwigniowy w klasycznych włącznikach jednobiegunowych przenosi ruch klawisza na ramię zestykowe za pomocą wahacza. Siła nacisku potrzebna do wciśnięcia klawisza wynosi typowo 3-5 niutonów, co przekłada się na komfort obsługi. Zbyt twardy mechanizm utrudnia codzienne korzystanie, zbyt miękki powoduje przypadkowe przełączanie przy wibracjach budynku. Dobrze zaprojektowany włącznik zachowuje wyraźny punkt przełączenia, który można wyczuć palcem nawet przy zgaszonym świetle.
Prąd przemienny 50 Hz oznacza, że kierunek przepływu elektronów zmienia się sto razy na sekundę. Dla użytkownika nie ma to żadnego znaczenia żarówka świeci tak samo, niezależnie od kierunku. Problem pojawia się jednak przy źródłach światła z elektroniznym sterowaniem, które wymagają precyzyjnej polaryzacji. W takich przypadkach włącznik jednobiegunowy montowany w przewodzie fazowym może powodować niepełne wyłączenie standby migotanie diod LED w stanie „off" to klasyczny objaw takiej sytuacji.
Bezpieczeństwo użytkowania zależy od prawidłowej izolacji wszystkich elementów przewodzących. Obudowa wewnętrzna z tworzywa, oddzielająca styki od ścianek puszki, zapobiega przypadkowemu zwarciu z metalowymi elementami konstrukcji budynku. W starszych instalacjach, gdzie przewody prowadzone są w metalowych rurkach, izolacja ta ma kluczowe znaczenie dotknięcie metalowej rurki pod napięciem może skończyć się porażeniem prądem upływowym.
Materiały i jakość komponentów a trwałość włącznika
Tworzywa sztuczne stosowane w obudowach włączników różnią się diametralnie pod względem odporności na starzenie. Poliwęglan lan, w skrócie PC, zachowuje swoje właściwości mechaniczne przez 15-20 lat ekspozycji na promieniowanie UV i zmiany temperatury. ABS, choć tańszy, żółknie już po pięciu latach, szczególnie w pomieszczeniach nasłonecznionych. Przy zakupie warto sprawdzić, czy na opakowaniu widnieje oznaczenie UL94, które potwierdza klasę palności tworzywa w warunkach pożarowych obudowa nie powinna być źródłem rozprzestrzeniania ognia.
Styki elektryczne to element, na którym producenci oszczędzają najczęściej. Czyste srebro charakteryzuje się przewodnością na poziomie 63 MS/m, ale jest miękkie i podatne na zgrzewanie się styków pod obciążeniem. Stopy srebra z niklem lub tlenkami cyny eliminują ten problem, zachowując niską rezystancję styku. W najtańszych włącznikach spotykanych w marketach budowlanych stosuje się styki z mosiądzu niklowanego ich rezystancja kontaktowa może być trzykrotnie wyższa niż w przypadku styków srebrowych, co przy obciążeniu 10 A generuje straty mocy rzędu kilku watów, zamienianych w ciepło.
Sprężyny dociskowe wykonane ze stali sprężynowej powinny mieć twardość w zakresie 45-50 HRC. Zbyt miękka sprężyna nie zapewnia odpowiedniego docisku styków, zbyt twarda powoduje nadmierne zużycie punktów styku. Jakość sprężyny łatwo ocenić, naciskając klawisz palcem opór powinien być równomierny na całej drodze ruchu, bez zgrzytów i skoków. Skrzypienie przy wciskaniu to sygnał, że sprężyna ociera o obudowę lub że jej mocowanie uległo poluzowaniu.
Zaciski przyłączeniowe z metalu powinny być pokryte warstwą antykorozyjną. Niklowanie zapewnia dobrą ochronę, ale droższe rozwiązania stosują cynowanie cyna lepiej przewodzi ciepło i tworzy trwalsze połączenie z miedzianymi żyłami przewodów. Zaciski śrubowe wymagają dokręcania z momentem 0,5-0,8 Nm; niedokręcenie skutkuje luzem i nagrzewaniem, przekręcenie może uszkodzić gwint lub zmiażdżyć żyły przewodu. Zaciski samozaciskowe z berylku miedzi gwarantują stały docisk niezależnie od temperatury miedź zachowuje sprężystość w szerokim zakresie, czego nie można powiedzieć o tańszych stopach.
Normy branżowe, takie jak PN-EN 60669 dla łączników do instalacji elektrycznych stałych, precyzują wymagania dotyczące wytrzymałości mechanicznej, obciążalności prądowej i trwałości. Dobry włącznik powinien przetrwać co najmniej 40 000 cykli przełączeń przy obciążeniu znamionowym 10 A to odpowiednik kilkunastu lat intensywnego użytkowania. Parametr ten rzadko jest podawany na opakowaniu, ale można go znaleźć w dokumentacji technicznej producenta. Urządzenia oznaczone znakiem CE spełniają minimalne wymogi Unii Europejskiej, podczas gdy certyfikat Instytutu Elektrotechniki czy niemieckiego TÜV oznacza niezależne potwierdzenie jakości.
Wybierając włącznik, zwróć uwagę na wagę urządzenia cięższe egzemplarze zazwyczaj zawierająsolidniejsze komponenty metalowe. Różnica między włącznikiem premium a budżetowym może sięgać 30-50 gramów, co przekłada się na realną różnicę w grubości styków i jakości sprężyny.
Budowa włącznika światła pytania i odpowiedzi
Z jakich elementów składa się włącznik światła?
Włącznik składa się z obudowy plastikowej, mechanizmu przełączającego sprężynowego lub klawiszowego, styków złoconych lub niklowanych, śruby mocującej, ramki ozdobnej oraz zacisków przewodów.
Jak rozpoznać przewody fazowy, neutralny i uziemiający w puszcze elektrycznej?
W standardowej instalacji przewód fazowy L jest zwykle czarny lub brązowy, neutralny N niebieski, a uziemiający PE żółto‑zielony. Kolory te pozwalają na szybką identyfikację.
Jak przygotować otwór w ścianie pod włącznik?
Najpierw wyłącz zasilanie w danym obwodzie, następnie za pomocą poziomicy i miary zaznacz otwór na puszkę elektryczną o standardowym wymiarze 60 mm, używając wiertła do betonu lub drewna wykonaj otwór, wyrównaj krawędzie, włóż puszkę i zamocuj ją śrubami.
Jak prawidłowo podłączyć przewody do włącznika jednobiegunowego?
Przewód fazowy L podłącz do zacisku oznaczonego literą L lub COM, przewód idący do oprawy oświetleniowej podłącz do zacisku L1 lub NO. Upewnij się, że wszystkie połączenia są szczelne i dobrze dokręcone, a izolacja nie została uszkodzona.
Na co zwrócić uwagę przy wyborze typu włącznika do instalacji domowej?
Przy wyborze włącznika trzeba wziąć pod uwagę liczbę obwodów jedno‑ lub dwubiegunowy, obciążalność max 10 A dla standardowych, wygląd klawiszowy lub ścienny oraz normy bezpieczeństwa PN‑EN 60669. Dla domowych instalacji wystarcza jednobiegunowy włącznik oświetleniowy.
Jakie środki bezpieczeństwa należy zachować podczas montażu włącznika?
Przed rozpoczęciem prac wyłącz zasilanie w tablicy rozdzielczej, sprawdź brak napięcia próbnikiem, stosuj izolowane narzędzia, unikaj dotykania gołych przewodów, a po zamontowaniu włącznika ponownie sprawdź szczelność połączeń i włącz zasilanie dopiero po całkowitym zakończeniu instalacji.
